渠工閥門浙江)有限公司從事〖耐腐蝕聚四氟塑料電磁閥〗的供應商,可提供聚四氟塑料電磁閥結構圖,聚四氟塑料電磁閥外形尺寸圖,聚四氟塑料電磁閥型號,聚四氟塑料電磁閥作用特點,聚四氟塑料電磁閥工作原理,聚四氟塑料電磁閥批發廠家,聚四氟塑料電磁閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于耐腐蝕聚四氟塑料電磁閥說明書的詳細概述：

耐腐蝕聚四氟塑料電磁閥的材質特點

a)閥體、閥蓋、閥芯、閥桿材質：采用全新一級聚四氟(PTFE)材料，

b)密封件：新型高科技密封件，耐腐蝕性強，可耐各種強酸(98%濃硫酸)強堿、強氧化劑及有機溶劑，可長期使用無損壞

耐腐蝕聚四氟塑料電磁閥的結構工藝

a)腐蝕性流體與金屬部件(動鐵芯、彈簧)完全隔*，即流體只與聚四氟、密封件接觸，實現了結構上真正的耐腐蝕;

b)其*特的結構設計用活塞取代了膜片，避免膜片由于腐蝕性流體的作用而破裂、膨脹失效，使得電磁閥使用壽命大大增長;

c)先導孔孔徑超大，路徑短且直，不易被顆粒物、沉淀物或流體中的結晶物堵塞(例如：水中的泥沙、鹵水中的結晶鹽等)

d)嵌入式密封結構，密封性能更加可靠，實現電磁閥零泄漏。

耐腐蝕聚四氟塑料電磁閥的化學穩定性：

a)聚四氟乙烯幾乎不受任何化學試劑腐蝕。例如在濃硫酸(98%濃硫酸)、硝酸、鹽酸，甚至在王水中煮沸，其重量及性能均無變化，也幾乎不溶于所有的溶劑。。

b)聚四氟乙烯不吸潮，不燃，對氧、紫外線均*穩定，所以具有優異的耐候性，抗氧化，抗表層垢舊，抗褪色及抗脆化等性能。

c)無污染，無毒，無味，具有高純度及化學惰性，不會對流體介質產生任何影響。

d)溫度使用范圍廣泛：它可以在-50℃~+200℃范圍長期使用

耐腐蝕聚四氟塑料電磁閥

聚四氟(PTFE)

a)應用于各種腐蝕性流體，達到零泄漏。

b)電磁閥流量孔徑為標準值，滿足相對應的流量要求。

c)壓力范圍廣泛：零壓力直動式;先導式公稱壓力0.6MPa;或1.6MPa

d)廣泛應用于強酸、強堿、強氧化劑及有機溶劑等強腐蝕性流體介質以及超純流體。例如鹽酸、濃硫酸，各種電鍍液、芳香族溶劑、脂脂族溶劑、高潔凈流體等管路的自動控制;并且對于流體中的顆粒物、沉淀物、結晶物等適應性強。

耐腐蝕聚四氟塑料電磁閥的技術參數：

通徑	接管口徑	使用壓力	*大耐壓	Kv值	電壓范圍	電壓	適用流體
		(MPa)	(MPa)
15	G1/2、法蘭	1、0～0.02MPa (零壓) 2、0.01～0.6MPa 3、0.01～1.0MPa	1.2MPa	3.6	±10%	AC220V DC24V 其它電壓可根據實際訂制	強酸強堿及有機溶劑
20	G3/4、法蘭			5
25	G1、法蘭			8.5
32	G1?、法蘭			13
40	G1?、法蘭			18
50	G2、法蘭			30
65	G2?、法蘭			45

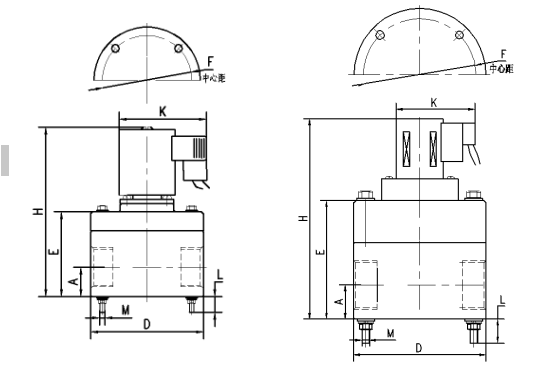

耐腐蝕聚四氟塑料電磁閥的外型尺寸：

耐腐蝕聚四氟塑料電磁閥尺寸圖

連接方式	G1/2〞	G3/4〞	G1〞	G1-1/4〞	G1-1/2〞	G2〞	G2–1/2〞
D	Φ70	Φ80	Φ95	Φ120	Φ130	Φ150	Φ180
H	127	136	145	200	220	249	262
E	56.5	70.5	78	110	113	140	152
A	18.5	20	25	31	33.5	43	49
M	M5	M6	M6	M8	M8	M10	M10
L	14	10	12	20	17	20	25
K	92	92	92	94	94	94	94
F	Φ58	Φ68	Φ75	Φ98	Φ106	Φ116	Φ152

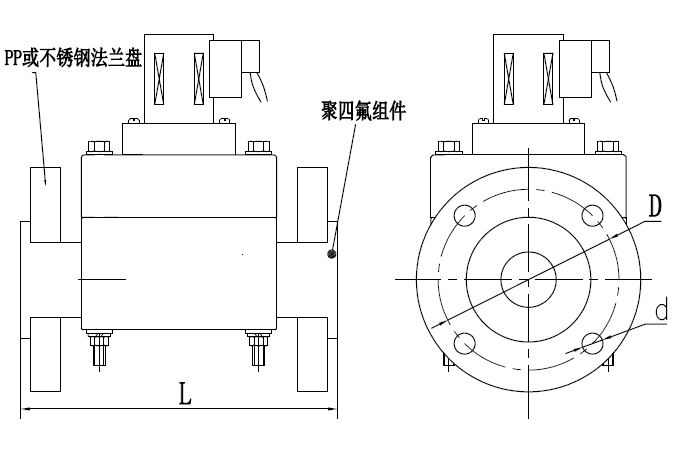

ZCF聚四氟塑料法蘭電磁閥的外型尺寸

ZCF聚四氟塑料法蘭電磁閥尺寸圖

連接方式	標配為國標法蘭，1.6MPa尺寸標準（其它法蘭可訂制）
L	140	155	167	216	220	254	295
D	Φ65	Φ75	Φ85	Φ100	Φ110	Φ125	Φ145
d	Φ14	Φ14	Φ18	Φ18	Φ18	Φ18	Φ18

耐腐蝕聚四氟塑料電磁閥的安裝與使用說明書

安裝時，與電磁閥聯接的管道螺紋上纏適量的聚四氟生料帶。

確保管道螺紋與電磁閥閥體螺紋對位，避免閥體螺紋錯位;

電磁閥安裝時，應握住閥體進行安裝，切勿扳動電磁線圈用力

為了保證電磁閥與管道的整體剛性，依實際工況可對電磁閥安裝支撐架。

電磁閥應水平安裝。

電磁閥應安裝在無滴水的環境，以免線圈長期受潮

電磁閥應安裝在振動較小的地方，

安裝時閥體箭頭必須與介質流向一致，并檢查電源是否與標識相符;

耐腐蝕聚四氟塑料電磁閥的訂貨須知

訂貨時務必寫清型號、名稱、通徑、電源、數量;

特殊要求請在訂貨時說明。

如有其它技術問題可向當地經銷商咨詢或直接與本公司聯系。
