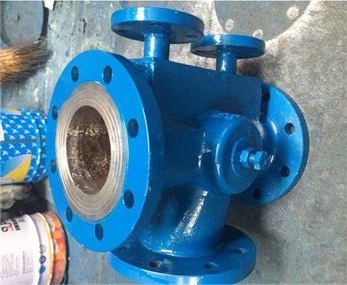

| 產品名稱： | 三通保溫旋塞閥 | 產品型號： | 聯系我們 |
| 技術參數： | (如需特殊材質可來電咨詢) | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
三通保溫旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。它的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形;而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧。zui適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
三通保溫旋塞閥的塞體多為圓錐體(也有圓柱體)，與閥體的圓錐孔面配合組成密封副。旋塞閥是使用zui早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低壓(不高于1兆帕)和小口徑(小于100毫米)的場合。
按結構形式可分為緊定式旋塞閥、自封式旋塞閥、旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式旋塞閥、三通式旋塞閥和四通式旋塞閥三種。還有卡套式旋塞閥。
旋塞閥按用途分類包括：軟密封旋塞閥，油潤滑硬密封旋塞閥，提升式旋塞閥，三通和四通式旋塞閥。
軟密封
軟密封旋塞閥常用于腐蝕性、劇毒及高危害介質等苛刻環境，嚴格禁泄漏的場合，以及閥門材料不會對介質形成污染的場合。閥體可根據工作介質選用碳鋼、合金鋼及不銹鋼材料。
油潤滑硬密封
油潤滑硬密封旋塞閥可分為常規油潤滑旋塞閥和壓力平衡式旋塞閥。特制的潤滑脂從塞體頂部注入閥體錐孔與塞體之間，形成油膜以減小閥門啟閉力矩，提高密封性和使用壽命。其工作壓力可達64MPa，≤工作溫度可達325度，zui大口徑可達600mm。
提升式
提升式旋塞閥按密封面的材料分為軟密封和硬密封兩種。其基本原理時為開啟時使旋塞上升，旋塞再轉動90度到閥門全開過程能減少與閥體密封面的摩擦力;關閉閥門時使旋塞轉動90度至關閉位置后再下降與閥體密封面接觸達到密封。
三通和四通式
三通和四通式旋塞閥適用于滬工裝置中，改變介質流動方向或進行介質分配的場合。按照使用工況的要求，可選擇軟密封襯套或軟密封，硬密封提升式旋塞閥。
在安裝旋塞閥時，為了防止損壞旋塞閥，并保證充分發揮旋塞閥的工作性能，應注意如下四點內容：
1、要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。
2、使用紗布或鋼絲刷清除管道和切割部位，使其金屬表面發光發亮。建議不要使用鋼絲絨。
3、先沿著垂直方向切割管道，并修整、去除毛刺，測量管徑。
4、在管道的外面和焊接罩的內部涂上焊劑，焊劑必須完全覆蓋焊接表面。請有節制地使用焊劑。
根據三通保溫旋塞閥的結構特點和設計上所能達到的功能，可以按下列原則選用。
①用于分配介質和改變介質流動方向，其工作溫度不高于300℃，公稱壓力PN≤1、6MPa、公稱通徑不大于300mm，建議選用多通路旋塞閥。
②牛奶、果汁、啤酒等食品企業業及制藥廠等的設備和管道上，建議選用奧氏體不銹鋼制的，緊定式圓錐形旋塞閥。
③油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級不大于Class300、公稱通徑不大于300mm，建議選用油封式圓錐形旋塞閥。
④油田開采、天然氣開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級不大于Class7500、公稱通徑不大于900mm、工作溫度不高于340℃，建議選用油封式圓錐形旋塞閥。
⑤在大型化學工業中，含有腐蝕性介質的管道和設備中，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥;對于以醋酸為基的介質，可選用Crl8Nil 2M02Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。
⑥在煤氣、天然氣、暖通系統的管道中和設備上，公稱通徑不大于200nm，宜選用填料式圓錐形旋塞閥。
