渠工閥門(浙江)有限公司從事〖法蘭塑料電磁閥〗的供應商,可提供塑料法蘭電磁閥結構圖,塑料法蘭電磁閥外形尺寸圖,塑料法蘭電磁閥型號,塑料法蘭電磁閥作用特點,塑料法蘭電磁閥工作原理,塑料法蘭電磁閥批發廠家,塑料法蘭電磁閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于法蘭塑料電磁閥說明書的詳細概述：
CPVC
氯化聚氯乙烯(CPVC)由聚氯乙烯( PVC )樹脂氯化改性制得，是一種新型工程塑料，PVC 樹脂經過氯化后，化學穩定性增加，從而提高了材料的耐熱性、耐酸、堿、鹽、氧化劑等的腐蝕。*高使用溫度可達 110 ℃，長期使用溫度為 95 ℃。
所用CPVC材料通過美國衛生基金會(NSF)衛生安全認證。
1、*特的結構工藝
腐蝕性流體與金屬部件(動鐵芯、彈簧)完全隔*，即流體只與CPVC、聚四氟、密封件接觸，實現了結構上真正的耐腐蝕;其*特的*結構設計用活塞取代了膜片，電磁閥使用壽命大大增長;先導孔孔徑超大，路徑短且直，不易被顆粒物、沉淀物或流體中的結晶物堵塞(例如：水中的泥沙、鹵水中的結晶鹽等)
嵌入式密封結構，密封性能更加可靠;
2、CPVC電磁閥的優越性
電磁閥零泄漏
電磁閥流量孔徑為標準值，滿足相對應的流量要求。
CPVC電磁閥可用于食品級給水工程，工廠的熱污水管，電鍍溶液管道，熱化學試劑輸送管，氯堿廠的濕氯氣輸送管道等的控制通斷。
對流體中的顆粒物、沉淀物適應性強，
由于產品科學的設計使產品結構更簡單，維護也十分簡單，具有更高的可靠性，更長的使用壽命。
UPVC
UPVC又稱硬PVC，它是氯乙烯單體經聚合反應而制成的無定形熱塑性樹脂加一定的添加劑組成。有較強的的力學性能，耐磨，難燃，介電性能良好，具有優良的耐腐蝕性能，可適應一般性的腐蝕性流體。
UPVC電磁閥*特的結構工藝
流體與金屬部件(動鐵芯、彈簧)完全隔*，實現了結構上真正的耐腐蝕;
活塞取代膜片，電磁閥使用壽命大大增長;
先導孔孔徑超大，路徑短且直，不易被顆粒物、沉淀物或流體中的結晶物堵塞(水中的泥沙、鹵水中的結晶鹽)
嵌入式密封結構，密封性能更加可靠;
UPVC電磁閥的優越性
電磁閥零泄漏
電磁閥流量孔徑為標準值，滿足相對應的流量要求。
電磁閥對流體中的顆粒物、沉淀物適應性強，應用在污水處理、農林灌溉、海水淡化、海水養殖。工業過程中的酸性、堿性流體尤其在如磷酸等易結晶流體方面具有明顯的優勢。
所用UPVC材料、密封件通過美國衛生基金會(NSF)衛生安全認證。符合國際環保飲用水標準。
|
FFD |
15-50 |
UPVC/ CPVC |
AC220 |
K/B |
F/H/空白 |
|
二位二通 |
通徑 |
材質 |
電壓 |
常開:K/常閉:B |
法蘭/活接/螺紋 |
注：常開型電磁閥指線圈斷電時，電磁閥打開;線圈通電時，電磁閥關閉
常閉型電磁閥指線圈斷電時，電磁閥關閉;線圈通電時，電磁閥打開。
|
產品型號Model |
FFD15 |
FFD20 |
FFD25 |
FFD32 |
FFD40 |
FFD50 |
|
|
通量孔徑Orifice（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
CV傎CV value |
4 |
5.5 |
13 |
17 |
25 |
40 |
|
|
介質Fluid medium |
60%以下硫酸、任意濃度鹽酸及強堿(具體咨詢廠家） |
||||||
|
介質溫度Workingtemperature |
Max.+95℃ |
||||||
|
使用壓力Working pressure |
0.01～0.6（MPa）先導式 、 0～1.5米水柱 直動式 |
||||||
|
耐壓強度compressive strength |
1.2（MPa） |
||||||
|
密封材質Seal |
VITON、FKM |
||||||
|
電壓 |
AC220V |
15W |
25W |
啟動：350W |
|||
|
保持：10W |
|||||||
|
DC24V |
15W |
25W |
啟動：85W |
||||
|
保持：25W |
|||||||
|
產品型號 |
聯接方式 |
外型尺寸Overall Dimension(mm) |
||||||
|
Model |
Port |
L |
H |
W |
C |
A |
K |
D |
|
FFD15 |
G1/2 |
75 |
132 |
63.5 |
63.5 |
16 |
92 |
Φ64 |
|
FFD20 |
G3/4 |
80 |
137 |
63.5 |
63.5 |
19 |
92 |
Φ75 |
|
FFD25 |
G1 |
100 |
147 |
74 |
74 |
26 |
92 |
Φ85 |
|
FFD32 |
G1-1/4 |
120 |
171 |
94 |
94 |
30 |
94 |
Φ100 |
|
FFD40 |
G1-1/2 |
130 |
180 |
94 |
94 |
32.5 |
94 |
Φ110 |
|
FFD50 |
G2 |
172 |
225 |
155 |
155 |
42 |
94 |
Φ125 |
注：標配為國標G螺紋。NPT螺紋等可訂制
|

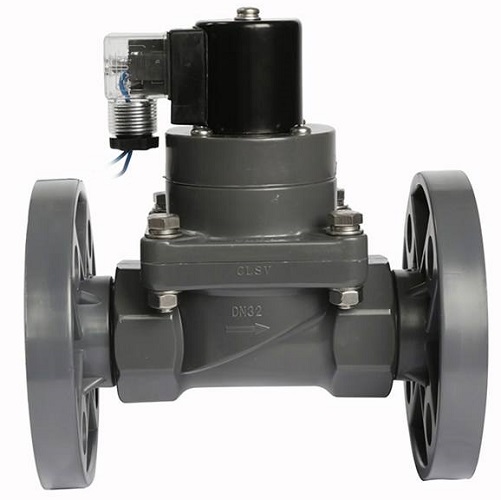

型號 |
聯接方式 |
外型尺寸Overall Dimension(mm) |
||||||
|
Model |
Port |
L |
H |
W |
C |
A |
K |
D |
|
FFD15F |
法蘭 |
108 |
132 |
63.5 |
63.5 |
16 |
92 |
Φ64 |
|
FFD20F |
法蘭 |
125 |
137 |
63.5 |
63.5 |
19 |
92 |
Φ75 |
|
FFD25F |
法蘭 |
152 |
147 |
74 |
74 |
26 |
92 |
Φ85 |
|
FFD32F |
法蘭 |
183 |
171 |
94 |
94 |
30 |
94 |
Φ100 |
|
FFD40F |
法蘭 |
201 |
180 |
94 |
94 |
32.5 |
94 |
Φ110 |
|
FFD50F |
法蘭 |
264 |
225 |
155 |
155 |
42 |
94 |
Φ125 |
注：標配為國標法蘭。美標、日標法蘭可訂制
|

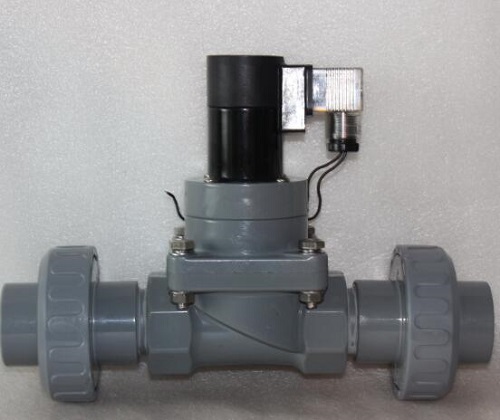

產品型號 |
聯接方式 |
外型尺寸Overall Dimension(mm) |
||||||
|
Model |
Port |
L |
H |
W |
C |
A |
K |
S |
|
FFD15H |
活接 |
169 |
143 |
63.5 |
63.5 |
116 |
92 |
16.5 |
|
FFD20H |
活接 |
198 |
149.5 |
63.5 |
63.5 |
118 |
92 |
19 |
|
FFD25H |
活接 |
234 |
158 |
74 |
74 |
121 |
92 |
22.5 |
|
FFD32H |
活接 |
272 |
184 |
94 |
94 |
141 |
94 |
26.5 |
|
FFD40H |
活接 |
290 |
196.5 |
94 |
94 |
147.5 |
94 |
31.5 |
|
FFD50H |
活接 |
360 |
242.5 |
155 |
155 |
183 |
94 |
38 |
|
FFD65H |
活接 |
412 |
258 |
155 |
155 |
183 |
94 |
44 |
注：標配為國標活接。美標、日標活接可訂制
一、UPVC的適用范圍：硫酸、鹽酸濃度<15%，流體溫度<50℃
二、CPVC的適用范圍：硫酸濃度<60%、任意鹽酸濃度、任意濃度的堿性均適合，流體溫度<95℃

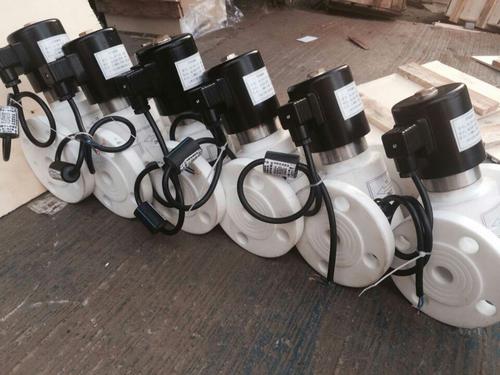

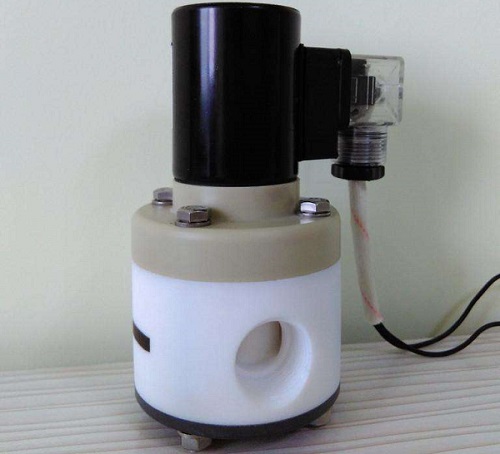

三、四氟的適用范圍：特殊流體(腐蝕性超強)。流體溫度<150℃
四、不銹鋼電磁閥：1、304材質;2、四氟閥芯;3適合有機溶劑;4、98%濃硫酸可用
